20kV/150kV descàrrega parcial-Freqüència d'alimentació gratuïta CA-Proves d'alta tensióés una prova fonamental i severa aplicada als equips elèctrics per comprovar la integritat i la qualitat del seu sistema d'aïllament. L'objectiu principal és garantir que l'aïllament pugui suportar la seva freqüència de potència nominal (50 Hz o 60 Hz) de tensió de CA durant un temps especificat sense avaria o la presència deDescàrregues parcials (PD).

Característiques i avantatges del producte

1.Utilitza aïllament de gas SF6, -sense oli i eco-ecològic, compacte i lleuger.
2.Descàrrega parcial mínima, excel·lent aïllament, compleix els requisits de proves d'alta-precisió.
3.Funcionament complet de la pantalla tàctil xinesa, configuració altament automatitzada, senzilla i intuïtiva.
4. Equipat amb múltiples proteccions de seguretat i parada d'emergència, funcionament estable i fiable.
5. Augmenta automàticament la tensió, els temps i estalvia dades, millora l'eficiència de les proves.
6.Amplia adaptabilitat a la temperatura, alta resistència sísmica, adequada per a entorns durs.

Condicions de funcionament

1. Laboratori elèctricament silenciós: aquesta és la condició més crítica per a la mesura lliure de DP-. El laboratori ha de ser una habitació blindada (gàbia de Faraday) per bloquejar les interferències electromagnètiques externes (ràdio, soroll de la xarxa) que es poden confondre amb descàrregues parcials.

2. Temperatura i humitat: estable, temperatura ambient (per exemple, 10 graus a 40 graus) i poca humitat (< 60% non-condensing). Fluctuations can affect measurement stability and cause surface condensation on the test object, leading to false PD signals.

3. Entorn net i sec: l'àrea ha d'estar lliure de pols, humitat i contaminants conductors per evitar fuites de superfície i erupcions.

4. Alimentació de xarxa estable: es requereix una font d'alimentació de CA neta i estable (380V/400V, trifàsica). L'ús d'un SAI o estabilitzador de tensió en línia és essencial per protegir-se de caigudes, sobretensions i sorolls que podrien corrompre la forma d'ona de tensió de prova i les mesures de PD.

Informació addicional

El component clau:

Transformador de prova 1.HV: 150 kV, 20 kVA. Ha de tenir nivells de descàrrega parcial interna molt baixos (< 5 pc a 150 kV).

2.Condensador d'acoblament: 1000 pF, 150 kV. També ha de ser lliure de PD-.

Impedància de mesura 3.PD (quadripol): s'adapta al condensador d'acoblament i la capacitat de l'objecte de prova.

4.Detector / Analitzador PD
Mesura la càrrega aparent en picoCoulombs (pC). Pot ser un oscil·loscopi amb una amplada de banda d'almenys 100 kHz-1MHz o un analitzador digital de PD dedicat.

5.Filtre de pas baix-/Filtre HV: instal·lat entre el transformador i l'objecte de prova.

6. Sala blindada: tancament metàl·lic (gàbia de Faraday) amb una atenuació de 80-100 dB.

Preguntes freqüents sobre manteniment

Q: Quina és la diferència principal entre una prova AC Hipot estàndard i una prova AC Hipot "PD-gratuïta"?

R: Una prova estàndard d'AC Hipot és aprova de resistència-només comprova si l'aïllament es trenca amb alta tensió. APD-gratuïtla prova és aprova de qualitat. No només comprova si hi ha avaria, sinó que també verifica que l'aïllament sigui d'una qualitat tan alta que no produeix cap mena significativa.Descàrregues parcials (PD), que són petites espurnes internes que causen una degradació-a llarg termini.

Q: Què significa "20kVA" i "150kV" per a aquest sistema?

A: 150 kV:L'alta tensió màxima que pot produir el sistema (150.000 Volts). Això determina el nivell d'estrès que podeu aplicar.

20 kVA (20.000 volts-amperes):Elpotència nominaldel sistema. Defineix la càrrega màxima (en termes de corrent capacitiu o resistiu) que el sistema pot conduir mentre manté una forma d'ona de tensió neta i estable. Una qualificació de 20 kVA és adequada per provar equips amb una capacitat important, com ara cables llargs, casquilles grans o transformadors.

Q: Per què és important la "Freqüència d'alimentació" (50/60 Hz)?

R: Les proves de freqüència d'alimentació apliquen el mateix tipus d'estrès que experimenta l'equip en funcionament-real. Es considera la prova més realista i rigorosa per a la qualitat de l'aïllament. S'utilitzen altres mètodes (com ara VLF) per a la portabilitat, però 50/60 Hz és la referència per a proves de fàbrica i tipus.

P: Quin tipus d'equip proveu amb aquest sistema?

A: S'utilitza per a proves d'alta-qualitat de components crítics d'alta-tensió, com ara:

Transformadors de potènciaiTransformadors d'instruments (VT/CT)

Casquilles d'alta-tensió

Aparament-aïllat de gas (GIS)

Cables d'alimentaciói els seus accessoris (unions, terminacions)

Màquines giratòries(motors i generadors grans)

P: Quins són els requisits més crítics per a l'entorn de prova?

A:Els dos requisits més crítics són:

Una habitació protegida (gàbia de Faraday):Imprescindible per bloquejar el soroll electromagnètic extern (de ràdios, telèfons mòbils, línies elèctriques) que es pot confondre amb senyals PD.

Una font d'alimentació elèctrica "neta":Un subministrament de xarxa estable, sovint condicionat per unFont d'alimentació ininterrompuda (UPS)o regulador de tensió, és necessari per evitar que el soroll i la distorsió de la forma d'ona afectin les mesures sensibles de PD.

Etiquetes populars: 20kva/1580kv pd free hv test set, Xina 20kva/1580kv pd free hv test set manufacturers, factory

Especificacions tècniques

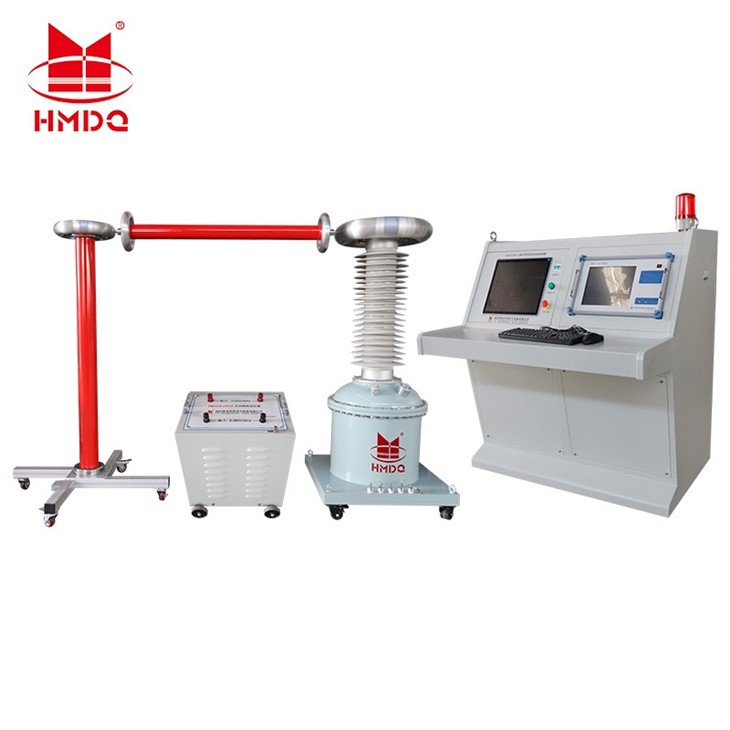

Configuració principal que inclou:

1. Filtre sorollós d'alimentació

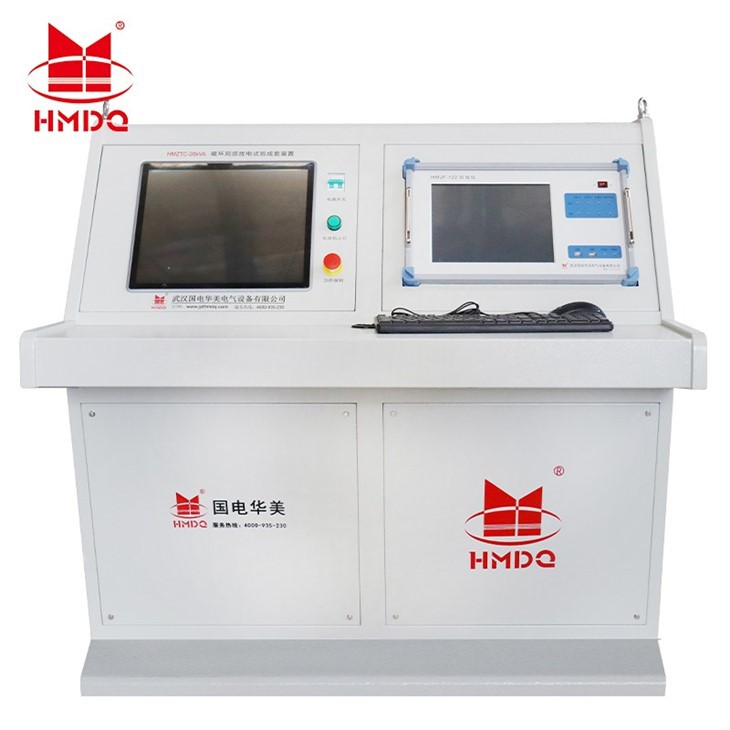

2. Consola

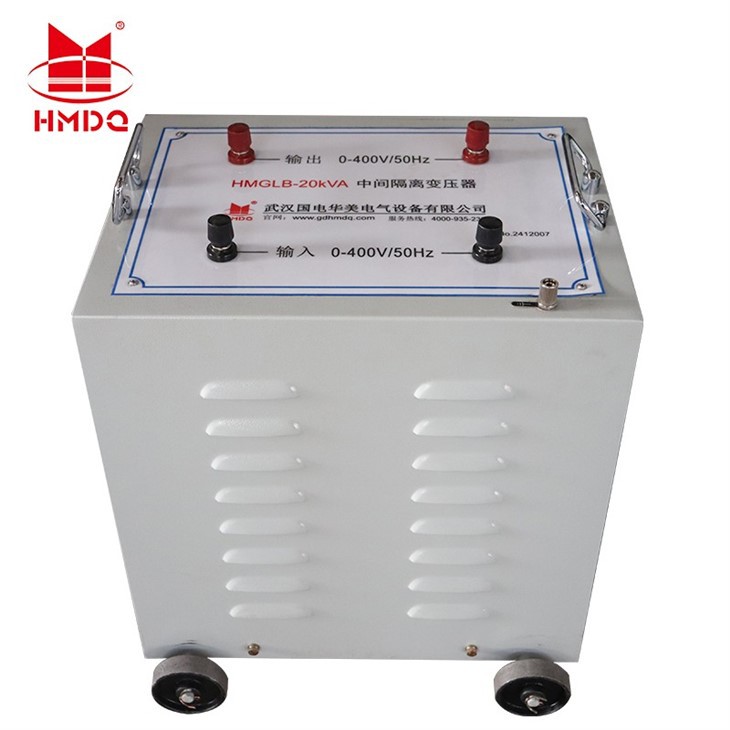

3. Transformador d'aïllament

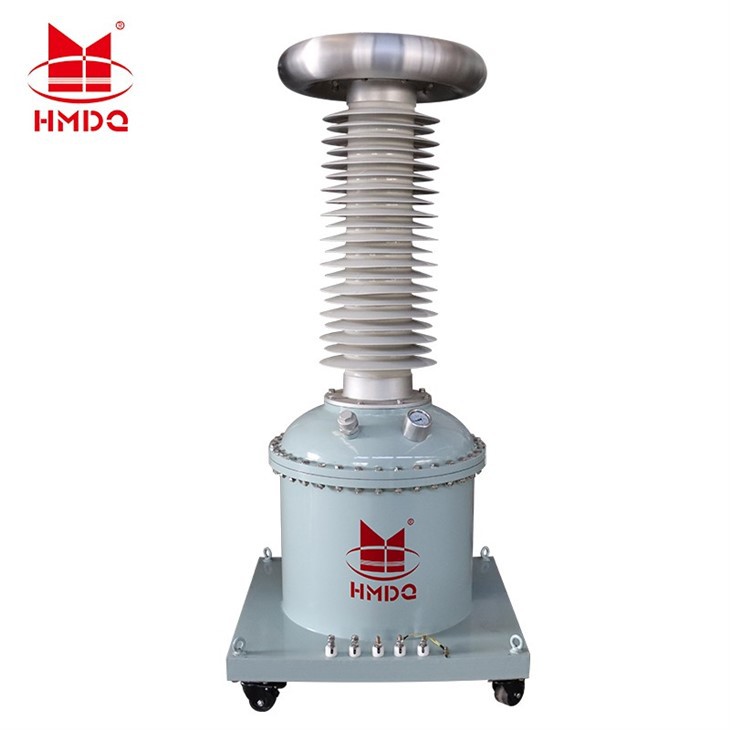

4. Transformador de prova aïllat amb SF6 lliure de PD
5. Resistència límit de corrent

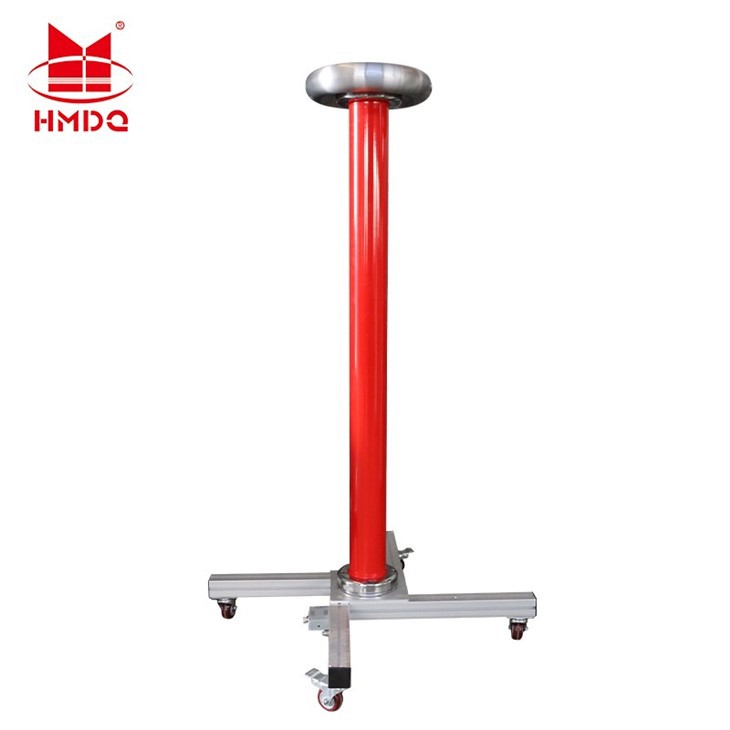

6. Divisor de voltatge capacitiu

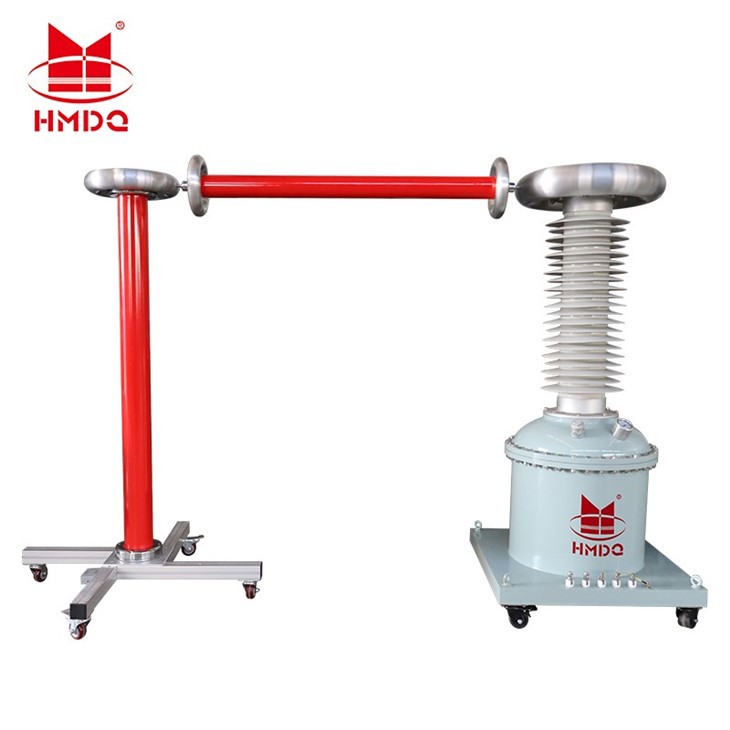

Set de proves d'alta tensió lliure de 20 kVA/1580 kV PD
