Descripció dels productes
Visió general del producte

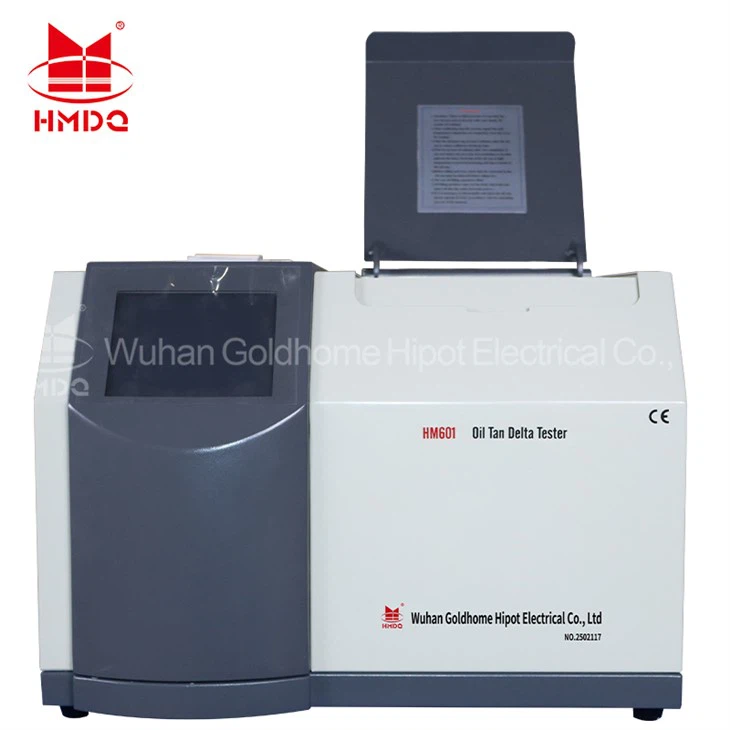

El provador automàtic de pèrdua dielèctrica d'oli de precisió HM601 està dissenyat i fabricat d'acord amb GB/T 5654-2007 "Determinació de la permisivitat relativa, el factor de pèrdua dielèctrica i la resistivitat de CC dels materials aïllants líquids". S'utilitza per mesurar el factor de pèrdua dielèctrica i la resistivitat de CC de mitjans aïllants líquids com ara l'oli aïllant. Presenta una estructura integrada. Integra components clau, com ara una tassa d'oli de pèrdua dielèctrica, controlador de temperatura, sensor de temperatura, pont de prova de pèrdua dielèctrica, font d'alimentació de prova de CA, condensador estàndard, mesurador d'alta-impedància i font d'alta tensió CC.
Especificacions tècniques
|
Nom del paràmetre |
Valor del paràmetre |
||
| La tensió d'alimentació | AC 220V±10% | ||
| Freqüència elèctrica | 50Hz/60Hz ±1% | ||
| Interval de mesura | Capacitat 5pF-200pF; La permitivitat relativa 1.000-30.000;
|
||
| Precisió de la mesura: | Capacitat ±(1%lectura+0.5pF);La permitivitat relativa±1%lectura;
|
||
| Punts i taxa de distinció: | capacitat 0,01pF; La permitivitat relativa 0,001;
|
||
| Interval de mesura de temperatura | 40-120 graus | ||
| Error de mesura de temperatura | ±0,5 graus | ||
| Tensió alterna: | 200-2200V contínua ajustable, freqüència 50 hz | ||
| Tensió de prova de CC: | 0-500V ajustable contínuament | ||
|
Consum d'energia |
|
||
| Dimensió general | 460 mm × 370 mm × 330 mm | ||
| Import total | 25 kg |
Descripció del panell
Detalls del panell:
Pantalla de l'instrument de la figura 1
Figura 2 costat de l'instrument
Figura 3 a la part posterior de l'instrument
Figura 4 Visualització de la tassa d'oli
Figura 5 tassa d'oli
Passos de l'operació
1. Netejarà la tassa d'oli a la ranura de la tassa d'oli i connectarà el cable de prova (com es mostra a la figura 5).
2. Posada en marxa
Obriu l'interruptor d'alimentació, la pantalla de cristall líquid (figura 6) es mostra al menú principal.
Figura 6
3.Condicions de prova
Entreu a la pantalla de configuració del paràmetre "iniciar la prova" (figura 7).
Figura 7
(1) Introducció als paràmetres:
Tensió CA: CA 200 ~ 2200V
Tensió DC: AC 0~500V
Temperatura de prova: 0-120 graus
Tipus de prova: mostres o tassa buida
Factor de pèrdua dielèctrica: verd clar, quan se selecciona [prova]; verd fosc sense prova.
La resistivitat DC: verd clar, quan se selecciona [prova]; verd fosc sense prova.
(2) Mètode de configuració de paràmetres
Premeu "Tensió de prova de CA" -interfície emergent del teclat de la manera següent (figura 8). A les dades d'entrada del teclat. Més enllà de l'abast de l'entrada.
Figura 8.
Segons [la tensió de prova de CC] o [Ttemperatura estTecla ], passos iguals que l'entrada [Tensió de prova de CA] mètode.
Quan s'estableix a [Tipus de prova ] [mostres] després de provar les mostres.
Quan s'estableix a [tipus de prova ] [la tassa buida], després de provar la tassa buida.
(3) Factor de pèrdua dielèctrica.
Verd clar, quan se selecciona [prova]; El verd fosc no és prova, premeu l'interruptor de posició relacionat amb la pantalla tàctil.
(4) Resistivitat de CC.
Verd clar, quan se selecciona [prova]; El verd fosc no és prova, premeu l'interruptor de posició relacionat amb la pantalla tàctil.
Premeu [iniciar la prova], introduïu la interfície de prova, segons la prova dels paràmetres establerts.
Premeu [prova directa], introduïu la interfície de prova, ometeu el procés de calefacció, directament segons els paràmetres establerts Configuració. Premeu [sortir]per tornar al menú principal.
(5) Les dades històriques
Premeu "dades històriques", -apareixeu la interfície del teclat de la manera següent (figura 9).
Figura 9
Premeu"botó amunt i avall"per llegir.
Premeu"imprimir"per imprimir el número de pàgina actual.
Segons el"dades per buidar", dades històriques d'emmagatzematge buides.
Premeu"sortir"des de la interfície actual.
